Επισκόπηση προϊόντος

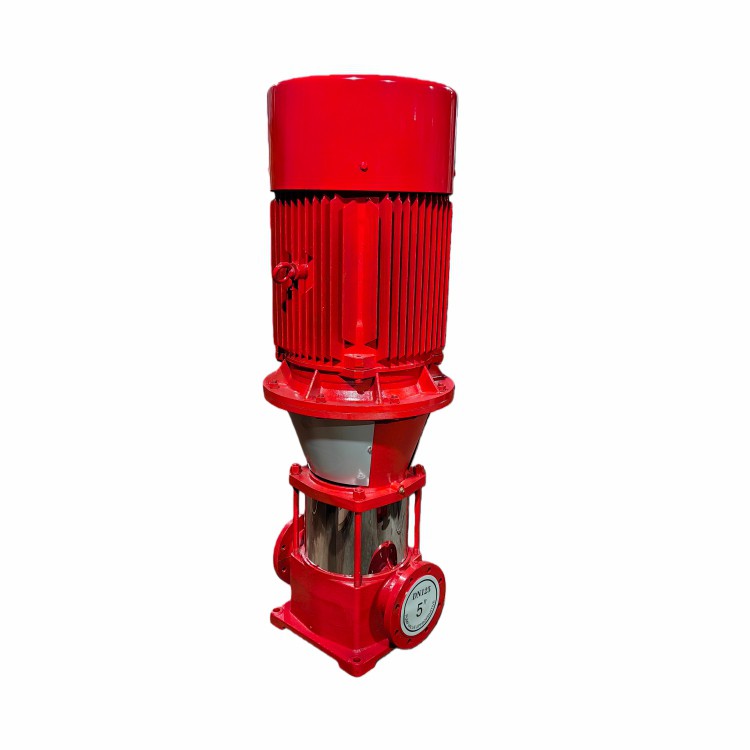

Η Shanghai Tengsheng Pump Manufacturing εξειδικεύεται στην παραγωγή Αντλιών Πυρκαγιάς πολλαπλών σταδίων. Η αντλία πολλαπλών σταδίων πυρκαγιάς GDL είναι ο πυρήνας του συστήματος παροχής νερού πυρόσβεσης. Πληροί τέλεια τις απαιτήσεις των συστημάτων πυροπροστασίας για υψηλή αξιοπιστία, υψηλή ανύψωση και εγκατάσταση περιορισμένου χώρου, χάρη στα πλεονεκτήματα της υψηλής πίεσης, της συμπαγούς και σταθερότητας που προσφέρει η κατακόρυφη δομή πολλαπλών- σταδίων.

Κύρια δομή και αρχή λειτουργίας της πολυβάθμιας αντλίας πυρκαγιάς Gdl

Δομική μορφή

Το σώμα της αντλίας είναι μια κατακόρυφα τμηματοποιημένη δομή.

*Τα κύρια συστατικά περιλαμβάνουν:

Τμήμα εισόδου, μεσαίο τμήμα (πολλαπλά) και τμήμα εξόδου: συνδεδεμένο με μακριές βίδες, κάθε μεσαίο τμήμα είναι εξοπλισμένο με πτερωτή και οδηγούς πτερύγια.

Πτερωτή και οδηγοί πτερύγια

Οι πτερωτές είναι συνήθως κατασκευασμένες από χαλκό ή ανοξείδωτο χάλυβα (αντοχή στη διάβρωση-) και το μέσο (νερό) συμπιέζεται από την πτερωτή του πρώτου σταδίου και εισάγεται ομαλά στην πτερωτή του επόμενου σταδίου μέσω των πτερυγίων οδήγησης, υπό βαθμιαία πίεση.

Άξονας αντλίας

Ο μακρύς άξονας συνδέεται σε σειρά με όλα τα στροφεία και η κορυφή κινείται από έναν κινητήρα.

Μηχανική σφράγιση

Βρίσκεται στο πάνω μέρος της αντλίας για την αποφυγή διαρροής.

Μοτέρ

Συνήθως ένας τυπικός κάθετος κινητήρας, απευθείας συνδεδεμένος με την αντλία.

Αρχή λειτουργίας

Ο κινητήρας οδηγεί τον άξονα της αντλίας να περιστρέφεται, ο οποίος με τη σειρά του οδηγεί τις συνδεδεμένες σε σειρά πτερωτές να περιστρέφονται. Το νερό αναρροφάται από το κάτω μέρος της αντλίας, κερδίζοντας ενέργεια σε κάθε στάδιο της πτερωτής, συσσωρεύοντας πίεση βήμα-βήμα και τελικά εκκενώνεται με υψηλή κεφαλή από την επάνω έξοδο.
